Mycond Silver Glass + MCU-YHR — klimat dla każdego piętra

Spis treści

1. Wyzwania klimatyzacji wielofunkcyjnych budynków
2. Rozwiązanie systemowe — jeden system, wiele zastosowań
3. Szczegółowa analiza techniczna urządzeń
4. Efektywność ekonomiczna z konkretnych rozliczeń
5. Przypadki z praktyki — realizacje w Polsce
6. Niuanse techniczne i porady eksperckie
7. Rekomendacje wyboru konfiguracji
8. Profesjonalne wsparcie projektowe

Czas czytania: 8-10 minut

Wyzwania klimatyzacji wielofunkcyjnych budynków

Współczesne centra edukacyjne, galerie sztuki czy kluby fitness często mieszczą się w dwukondygnacyjnych budynkach z dużymi pomieszczeniami półpiwnicznymi. Każda strefa ma odmienne wymagania klimatyczne: galeria wymaga stabilnej temperatury 20-22°C i niskiego poziomu hałasu poniżej 35 dB, sala fitness potrzebuje intensywnego chłodzenia przy obciążeniu do 15 osób/100m², a sale lekcyjne wymagają precyzyjnej regulacji z możliwością szybkich zmian temperatury.

Tradycyjne systemy HVAC napotykają na fundamentalne problemy w takich obiektach. Klimatyzatory split nie zapewniają centralnego zarządzania, każda jednostka wymaga osobnej obsługi. Systemy kanałowe generują hałas przekraczający 45 dB, co dyskwalifikuje je w przestrzeniach kulturalnych. Piece gazowe czy kotły elektryczne powodują nierównomierne rozprowadzanie ciepła i wysokie koszty eksploatacji zimą.

Z 20-letniego doświadczenia wiem, że właściciele takich obiektów borykają się z rachunkami za energię przekraczającymi 180 zł/m² rocznie, problemami z równomiernym klimatem między kondygnacjami oraz brakiem elastyczności w dostosowywaniu temperatury do zmiennego przeznaczenia pomieszczeń.

Rozwiązanie systemowe — jeden system, wiele zastosowań

Połączenie klimakonwektorów Mycond Silver Glass z modułowymi chilerami MCU-YHR stanowi kompleksowe rozwiązanie inżynierskie dla wielofunkcyjnych budynków. System pracuje według logiki "jedno źródło — wiele scenariuszy", gdzie centralny chiller dostarcza chłodzenie, ogrzewanie i ciepłą wodę użytkową do wszystkich stref jednocześnie.

Klimakonwektory Silver Glass pełnią rolę terminali klimatycznych w każdym pomieszczeniu, zapewniając lokalną regulację temperatury z dokładnością ±0,5°C. Jednostki te łączą się z centralnym systemem wodnym obsługiwanym przez chiler MCU-YHR, który może pracować w trybie odzysku ciepła — energia zużyta na chłodzenie sali fitness automatycznie wykorzystuje się do podgrzewania wody użytkowej.

Kluczowa zaleta tego rozwiązania to elastyczność operacyjna. Gdy galeria wymaga temperatury 21°C przy ciszy, a równocześnie sala treningowa potrzebuje intensywnego chłodzenia do 18°C, system automatycznie bilansuje obciążenia. Nadmiar ciepła z chłodzenia nie jest marnowany, lecz kierowany do obiegu CWU lub innych stref wymagających dogrzania.

Sterowanie odbywa się centralnie przez system BMS lub lokalnie w każdym pomieszczeniu przez eleganckie panele Block, które harmonijnie wpisują się w estetykę galerii czy studio.

Szczegółowa analiza techniczna urządzeń

Klimakonwektory Mycond Silver Glass (MC-SG)

Linia produktowa obejmuje cztery modele dostosowane do różnych wielkości pomieszczeń:

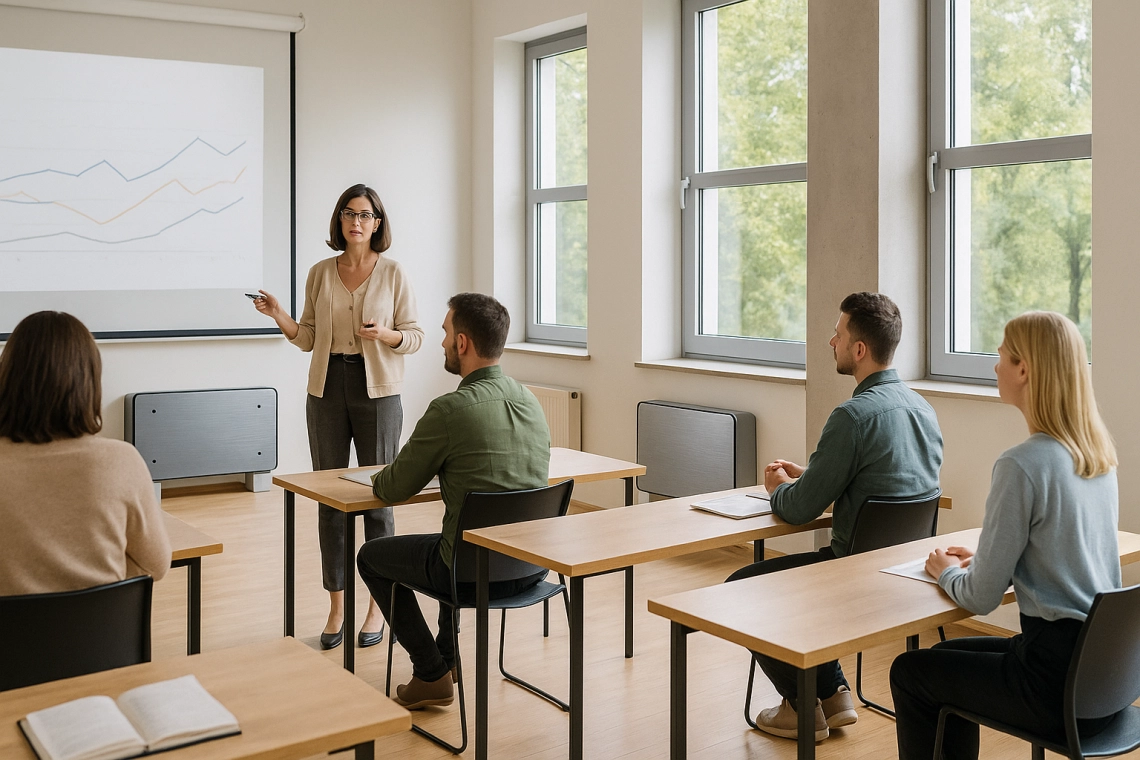

MC-SG-2: moc chłodnicza 0,45 kW, grzewcza 0,61 kW — idealna do biur i małych sal do 15 m² MC-SG-3: moc chłodnicza 1,35 kW, grzewcza 1,77 kW — sale lekcyjne i gabinety do 40 m²

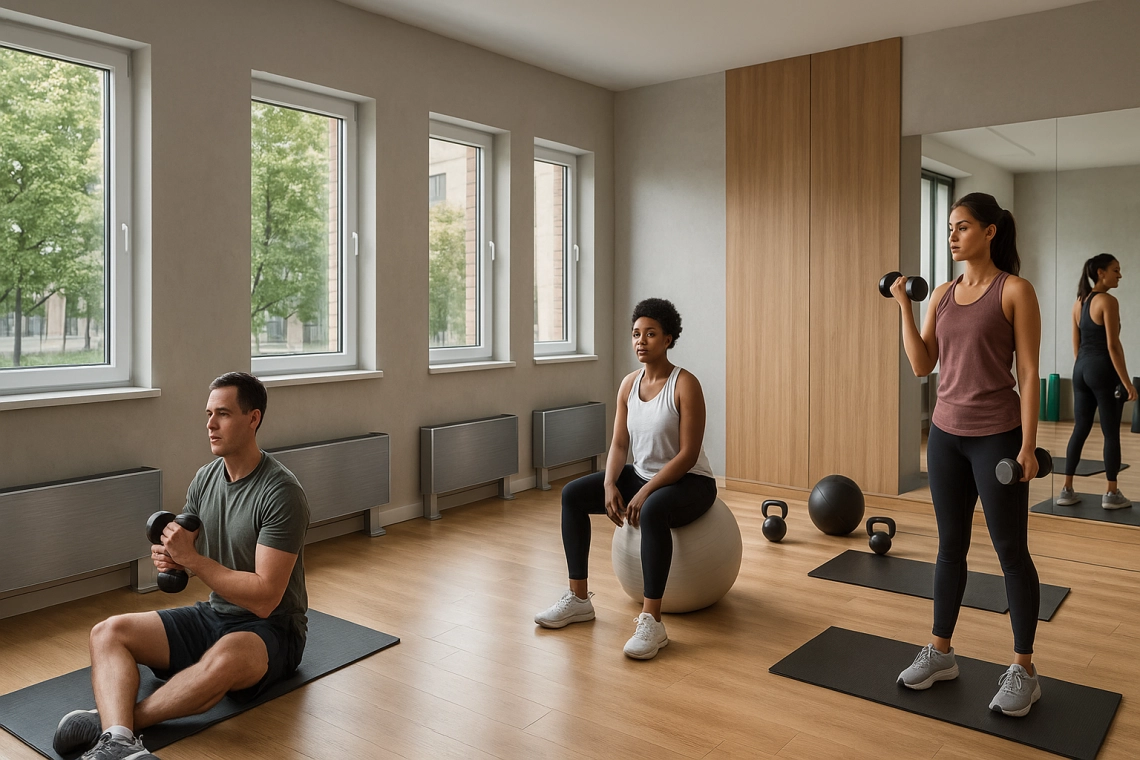

MC-SG-4: moc chłodnicza 2,26 kW, grzewcza 3,12 kW — studio i sale fitness do 65 m² MC-SG-5: moc chłodnicza 3,73 kW, grzewcza 4,71 kW — duże galerie i przestrzenie wielofunkcyjne do 100 m²

Konstrukcja i design:

• Ultrasmukła obudowa o głębokości tylko 122 mm, która nie dominuje w przestrzeni
• Szklany panel przedni dostępny w kolorze białym, czarnym lub według indywidualnego projektu
• Korpus wykonany z blachy o grubości 0,8-1 mm zapewnia trwałość i tłumienie drgań
• Wbudowana wnęka na termoregulator eliminuje potrzebę dodatkowych instalacji

Parametry operacyjne:

• Poziom hałasu: 20-41 dB(A) — cichszy niż szum biblioteki
• Silnik DC o wysokiej sprawności z regulacją prędkości
• Filtry klasy G1 z łatwym dostępem do czyszczenia
• Wymiennik z miedzianych rurek i żebrami aluminiowymi
• Kratka aluminiowa na mocowaniu magnetycznym

Opcje dodatkowe:

• Tylny panel szklany do montażu przy ścianach szklanych (open space)
• Termoregulator Wi-Fi do zdalnego sterowania
• Możliwość pracy kaskadowej z innymi jednostkami

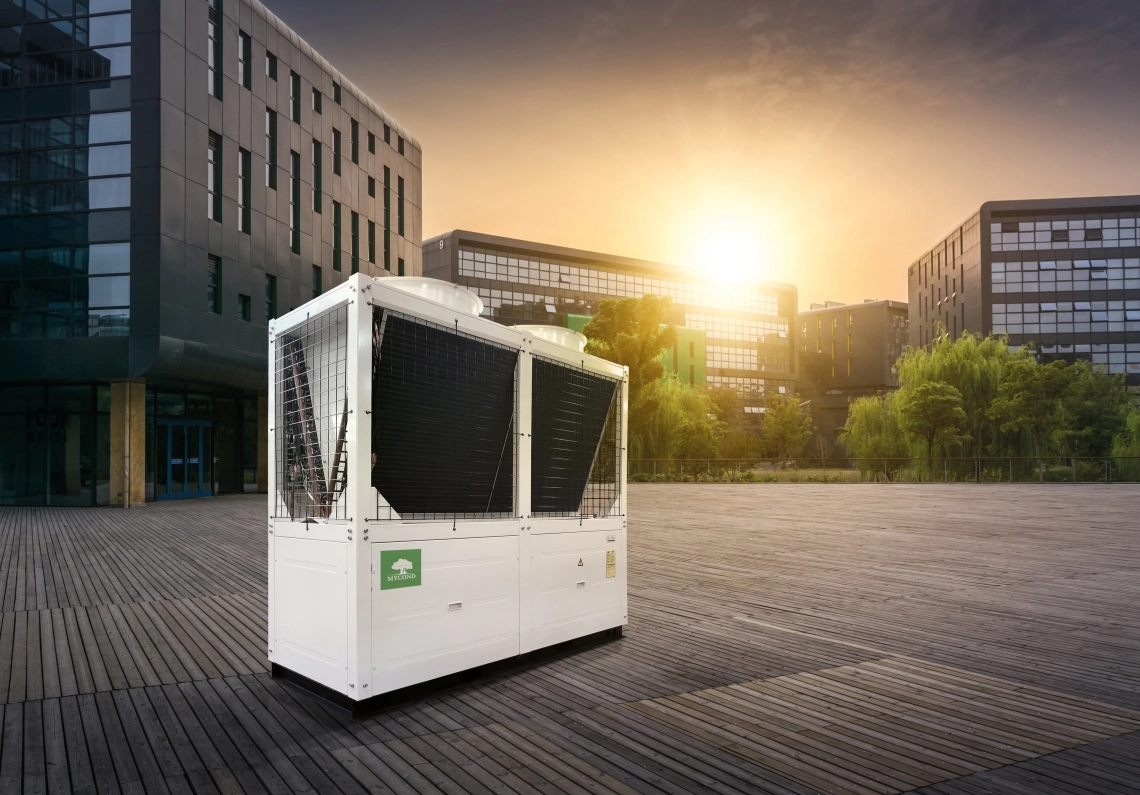

Modułowe chillery MCU-YHR

Seria MCU-YHR to zaawansowane systemy powietrzno-wodne z odzyskiem ciepła, dostępne w zakresie mocy 66-460 kW z możliwością rozbudowy do 3680 kW poprzez połączenie jednostek.

Podstawowe modele:

• MCU066YHR: 66 kW chłodzenia, 75 kW ogrzewania — budynki do 1000 m²
• MCU105YHR: 105 kW chłodzenia, 110 kW ogrzewania — obiekty do 1500 m²
• MCU145YHR: 145 kW chłodzenia, 155 kW ogrzewania — centra do 2200 m²

Technologia odzysku ciepła:

Współczynnik efektywności energetycznej SCOP do 7,64 w trybie jednoczesnego chłodzenia i przygotowania CWU. System może dostarczać bezpłatną ciepłą wodę o temperaturze 55°C podczas pracy w trybie chłodzenia, co eliminuje potrzebę dodatkowych źródeł ciepła dla CWU.

Zakres pracy operacyjnej:

• Temperatura zewnętrzna: od -15°C do +48°C
• Temperatura wody na wyjściu: chłodzenie 7-18°C, ogrzewanie 35-55°C
• Inteligentne odszranianie — uruchamiane tylko gdy jest potrzebne, oszczędność energii do 15%

Systemy zabezpieczeń:

• Ochrona przed zamarzaniem z automatycznym drenażem
• Kontrola wysokiego i niskiego ciśnienia czynnika
• Zabezpieczenie przeciążeniowe i termiczne
• Autodiagnostyka z kodem błędów na wyświetlaczu
• Automatyczny restart po awarii zasilania

Efektywność ekonomiczna z konkretnych rozliczeń

Analiza kosztów dla budynku edukacyjno-rekreacyjnego 600 m² (galeria 200 m², sala fitness 150 m², 4 sale lekcyjne po 60 m²) w Warszawie:

Porównanie systemów — inwestycja początkowa:

Koszty eksploatacji rocznej (ceny energii 0,65 zł/kWh):

System Mycond Silver Glass + MCU-YHR:

• Chłodzenie (maj-wrzesień): 8 400 zł
• Ogrzewanie (październik-kwiecień): 12 600 zł
• CWU z odzysku: 0 zł
• Suma: 21 000 zł/rok (35 zł/m²)

Klimatyzatory split + bojler elektryczny:

• Chłodzenie: 12 800 zł
• Ogrzewanie elektryczne: 18 900 zł
• CWU: 8 400 zł
• Suma: 40 100 zł/rok (67 zł/m²)

Oszczędność roczna: 19 100 zł Okres zwrotu dodatkowych inwestycji: 2,9 roku

Dodatkowe korzyści ekonomiczne:

• Zerowe koszty CWU w okresie chłodzenia (maj-wrzesień)
• Niższe koszty serwisu — jeden dostawca, wspólne części zamienne
• Brak opłat za przeglądy klimatyzacji split w każdym pomieszczeniu
• Wyższa wartość nieruchomości dzięki systemowi centralnego klimatu



Przypadki z praktyki — realizacje w Polsce

Kейс 1: Centrum Kultury w Krakowie z galerią i studiami

Obiekt: Dwukondygnacyjny budynek kulturalny, 480 m² powierzchni użytkowej

• Półpiwnica: galeria sztuki 180 m², wymagania: 21±1°C, wilgotność 45-55%, hałas <30 dB
• Parter: 3 sale warsztatowe po 50 m², 2 biura po 25 m²
• Piętro: studio nagrań 80 m², sala konferencyjna 70 m²

Problemy przed modernizacją: Stary system klimatyzacji split generował hałas 48 dB w galerii, nierównomierne temperatury (różnice do 4°C między piętrami), wysokie rachunki za prąd 47 000 zł rocznie. Brak centralnej CWU wymuszał użycie małych bojlerów elektrycznych.

Zastosowane rozwiązanie:

• 12 klimakonwektorów Mycond Silver Glass: 4x MC-SG-5 w galerii, 6x MC-SG-3 w salach, 2x MC-SG-2 w biurach
• 1x MCU105YHR z modułem odzysku ciepła, montaż na dachu
• Sterowanie centralne + lokalne regulatory Block w każdym pomieszczeniu
• Kolory paneli: białe w galerii, czarne w studio nagrań

Rezultaty po roku eksploatacji:

• Hałas w galerii: spadek do 23 dB — muzeum spełnia normy akustyczne
• Stabilność temperatury: ±0,3°C we wszystkich pomieszczeniach
• Rachunki za energię: 28 500 zł/rok (spadek o 39%)
• CWU: bezpłatna przez 6 miesięcy chłodzenia, oszczędność 8 200 zł/rok

Komentarz zarządcy: "System pracuje bezszelestnie, goście w galerii nie słyszą klimatyzacji. W studio nagrań mamy wymaganą ciszę. Jeden system obsługuje wszystko — od galerii po salę konferencyjną."

Kейс 2: Szkoła tańca i fitness w Gdańsku

Obiekt: Wielofunkcyjne centrum sportu i tańca, 380 m²

• Półpiwnica: sala fitness 120 m² (intensywne obciążenie, 20 osób równocześnie)
• Parter: 2 sale taneczne po 60 m², recepcja 30 m²
• Piętro: szatnie z prysznicami, 2 gabinety masażu po 20 m²

Specyficzne wymagania: Sala fitness wymaga intensywnego chłodzenia do 16°C podczas zajęć, ale dogrzania do 22°C rano. Sale taneczne potrzebują równomiernej temperatury 19°C bez przeciągów. Duże zapotrzebowanie na CWU w szatniach — 400 litrów dziennie.

Konfiguracja systemu:

• 9 klimakonwektorów: 3x MC-SG-5 w sali fitness, 4x MC-SG-4 w salach tanecznych, 2x MC-SG-2 w gabinetach
• MCU066YHR z priorytetem CWU
• Specjalne programowanie: tryb "intensywny" w fitness, "taniec" z eliminacją przeciągów

Innowacyjna logika pracy: System automatycznie wykorzystuje ciepło z chłodzenia sali fitness do podgrzewania CWU w szatniach. Gdy sala fitness pracuje na pełnych obrotach (chłodzenie), energia odpadowa zasila bojler. W godzinach porannych sytsem wykorzystuje zgromadzone ciepło do dogrzewania sal.

Efekty eksploatacyjne:

• 100% pokrycie CWU z odzysku podczas sezonu (kwiecień-październik)
• Oszczędność energii: 42% w porównaniu do poprzedniego systemu split
• Komfort: jednolita temperatura bez przeciągów, zadowolenie klientów wzrosło o 35%
• Koszty serwisu: spadek o 60% dzięki centralizacji

Niuanse techniczne i porady eksperckie

Projektowanie systemu hydraulicznego

Z doświadczenia projektowego polecam system dwururowy z rozdzieleniem obiegu chłodzenia i ogrzewania. MCU-YHR powinno być wyposażone w hydrauliczny separator z funkcją bypass, zapewniający stabilne przepływy przy zmiennych obciążeniach klimakonwektorów.

Kluczowe parametry hydrauliczne:

• Temperatura zasilania: chłodzenie 7/12°C, ogrzewanie 45/40°C
• Minimalne przepływy: 0,43 m³/h na każdy kW mocy klimakonwektora
• Zabezpieczenie przed kondensacją: czujniki wilgotności w każdej strefie
• Obligatoryjny filtr mechaniczny 100 μm przed rozdzielaczem

Optymalizacja pozycjonowania urządzeń

MCU-YHR najlepiej montować na dachu lub w przestrzeni technicznej z dostępem do serwisu. Minimalna odległość od ścian: 1,5 m od strony serwisowej, 0,8 m z pozostałych stron. Unikam montażu w pobliżu sypialni — mimo niskiego hałasu 52 dB(A), wibracje mogą się przenosić przez konstrukcję.

Klimakonwektory Silver Glass wymagają montażu na ścianach nośnych. Nie zalecam montażu na ścianach działowych z płyt kartonowo-gipsowych bez wzmocnień — waga jednostki MC-SG-5 to 28 kg, co może powodować uszkodzenia.

Integracja z systemami BMS

System Mycond doskonale współpracuje z protokołem Modbus RTU/TCP, umożliwiając centralną diagnostykę i sterowanie. Polecam programowanie scenariuszy czasowych:

• "Galeria": włączenie 30 min przed otwarciem, temperatura 21°C, tryb cichy
• "Fitness": pre-cooling przed zajęciami, chłodzenie do 16°C, maksymalna wydajność
• "Noc": temperatura antyzamarzaniowa 5°C, minimal mode dla oszczędności

Obowiązkowe alarmy w BMS: przekroczenie temperatur roboczych, spadek przepływu, awarie czujników, komunikacja z MCU-YHR. System może automatycznie przełączać się na tryb awaryjny z ograniczoną wydajnością.

Rekomendacje wyboru konfiguracji

Dobór klimakonwektorów według przeznaczenia pomieszczeń

MC-SG-2 (0,45 kW chłodzenia): Biura do 15 m², gabinety lekarskie, sale konferencyjne dla max 6 osób MC-SG-3 (1,35 kW chłodzenia): Sale lekcyjne do 40 m², pracownie komputerowe, recepcje MC-SG-4 (2,26 kW chłodzenia): Studio, sale taneczne do 65 m², pracownie plastyczne MC-SG-5 (3,73 kW chłodzenia): Sale fitness, galerie sztuki, przestrzenie wielofunkcyjne do 100 m²

Wytyczne doboru MCU-YHR

MCU066YHR (66 kW): Budynki do 800 m² z umiarkowanymi obciążeniami MCU105YHR (105 kW): Obiekty 800-1200 m² lub z wysokimi obciążeniami (fitness, kawiarnie) MCU145YHR (145 kW): Centra powyżej 1200 m² lub z intensywnym wykorzystaniem CWU

Reguła praktyczna: 1 kW mocy chłodniczej MCU na 15-18 m² powierzchni w zależności od intensywności użytkowania. Dla obiektów z salami fitness lub dużymi oknami współczynnik zwiększam do 1 kW na 12 m².

Kolory i personalizacja paneli

Białe panele Silver Glass — uniwersalne, pasują do większości wnętrz, nie nagrzewają się w słońcu Czarne panele — eleganckie w nowoczesnych wnętrzach, studio, galerie Panele niestandardowe — możliwość nadruku logo, wzorów, dopasowania do architektury wnętrz

Z praktyki polecam: białe w pomieszczeniach publicznych (galerie, recepcje), czarne w przestrzeniach premium (studio nagrań, VIP), niestandardowe w obiektach z wyrazistą identyfikacją wizualną.

Profesjonalne wsparcie projektowe

Masz obiekt z różnymi pomieszczeniami i scenariuszami klimatycznymi? System Mycond Silver Glass + MCU-YHR to kompleksowe rozwiązanie zapewniające niezależny klimat w każdej strefie przy centralnym zarządzaniu i oszczędnościach energii do 40%.

Nasze usługi projektowe:

✅ Bezpłatne audyt energetyczny istniejących systemów HVAC ✅ Szczegółowy projekt wykonawczy z doborem mocy i rozmieszczeniem urządzeń

✅ Symulacje CFD rozpływu powietrza w pomieszczeniach nietypowych ✅ Rozliczenia ekonomiczne z okresem zwrotu inwestycji ✅ Nadzór autorski podczas montażu i uruchomienia

Gwarancje i wsparcie serwisowe:

🔧 Własny serwis autoryzowany w 12 miastach Polski 🔧 Części zamienne ex stock — dostawa w 24h 🔧 Umowy serwisowe z przegladami planowanymi 🔧 Wsparcie BMS 24/7 — zdalna diagnostyka i optymalizacja

Projekt realizujemy kompleksowo — od koncepcji przez dobór urządzeń, projekt instalacji, nadzór montażowy, uruchomienie i szkolenie obsługi. Współpracujemy z architektem w zakresie integracji wizualnej klimakonwektorów z wystrojem wnętrz.
