Gdzie i jak poprawnie montować klimakonwektory kanałowe?

Spis treści:

• Kiedy montaż kanałowych fancoili staje się koszmarem projektanta
• Najczęstsze błędy w projektowaniu systemów kanałowych
• Profesjonalne rozwiązania montażowe dla klimakonwektorów
• Praktyczne wskazówki dla optymalnej instalacji

Czas czytania: 8-10 minut

Kiedy montaż kanałowych fancoili staje się koszmarem projektanta

Inżynier Tomasz P. z krakowskiej firmy projektowej do dziś pamięta tamten grudniowy telefon. Klient dzwonił w panice - nowo zainstalowane klimakonwektory kanałowe w biurowcu wydawały głośne wibracje, a w kilku pomieszczeniach pojawiły się plamy wilgoci na suficie. "Cały system HVAC kosztował fortunę, a teraz grozi nam proces sądowy od najemców" - mówił załamany inwestor.

Okazało się, że problem leżał w nieprawidłowym montażu urządzeń nad sufitem podwieszanym. Brak odpowiedniej izolacji akustycznej, niewłaściwe odprowadzenie kondensu i złe umiejscowienie względem kanałów wentylacyjnych - wszystko to zamieniło nowoczesny system klimatyzacji w źródło problemów.

Ta historia nie jest odosobniona. Według doświadczeń branżowych, aż 60% reklamacji dotyczących systemów HVAC z klimakonwektorami kanałowymi wynika z błędów montażowych, które można było łatwo uniknąć przy prawidłowym projektowaniu.

Czy istnieje sposób na uniknięcie takich problemów? Odpowiedź brzmi: tak, ale wymaga to dogłębnej wiedzy o specyfice montażu i właściwego doboru urządzeń.

Najczęstsze błędy w projektowaniu systemów kanałowych

Projektowanie instalacji z klimakonwektorami kanałowymi to znacznie więcej niż tylko umieszczenie urządzenia w suficie. Nieprawidłowe podejście do tego procesu może skutkować szeregiem poważnych problemów.

Problemy z lokalizacją i dostępem serwisowym

Jednym z najczęstszych błędów jest umieszczanie klimakonwektorów kanałowych w miejscach trudno dostępnych dla serwisu. Inżynierowie często koncentrują się tylko na aspektach hydraulicznych i elektrycznych, zapominając o konieczności regularnej konserwacji.

Typowe problemy lokalizacyjne:

• Montaż zbyt blisko ścian nośnych bez zachowania minimalnych odległości
• Umieszczanie urządzeń nad miejscami, gdzie nie można zamontować rewizji
• Brak przestrzeni na demontaż filtrów i czyszczenie wymienników
• Konflikt z innymi instalacjami (elektryczne, teletechniczne, ppoż)

Błędy w projektowaniu odprowadzenia kondensatu

Nieprawidłowe zaprojektowanie systemu odprowadzenia kondensatu to źródło większości awarii w pierwszych miesiącach eksploatacji. Problem dotyczy zarówno grawitacyjnego, jak i pompowego odprowadzenia.

Najczęstsze błędy kondensatowe:

• Niewystarczający spadek rur kondensatowych (poniżej 1%)
• Brak syfonu kondensatowego lub jego nieprawidłowe wykonanie
• Montaż pompy kondensatowej bez uwzględnienia wysokości podnoszenia
• Nieuwzględnienie rozszerzalności termicznej instalacji kondensatowej

Problemy akustyczne i wibracyjne

Montaż fancoili kanałowych bez właściwej izolacji akustycznej prowadzi do przekraczania dopuszczalnych poziomów hałasu w pomieszczeniach. Problem nasila się szczególnie w godzinach nocnych, gdy hałas tła jest minimalny.

Profesjonalne rozwiązania montażowe dla klimakonwektorów

Prawidłowy montaż klimakonwektorów kanałowych wymaga kompleksowego podejścia, uwzględniającego specyfikę konkretnych urządzeń i warunki eksploatacyjne.

Wybór odpowiedniego typu urządzenia

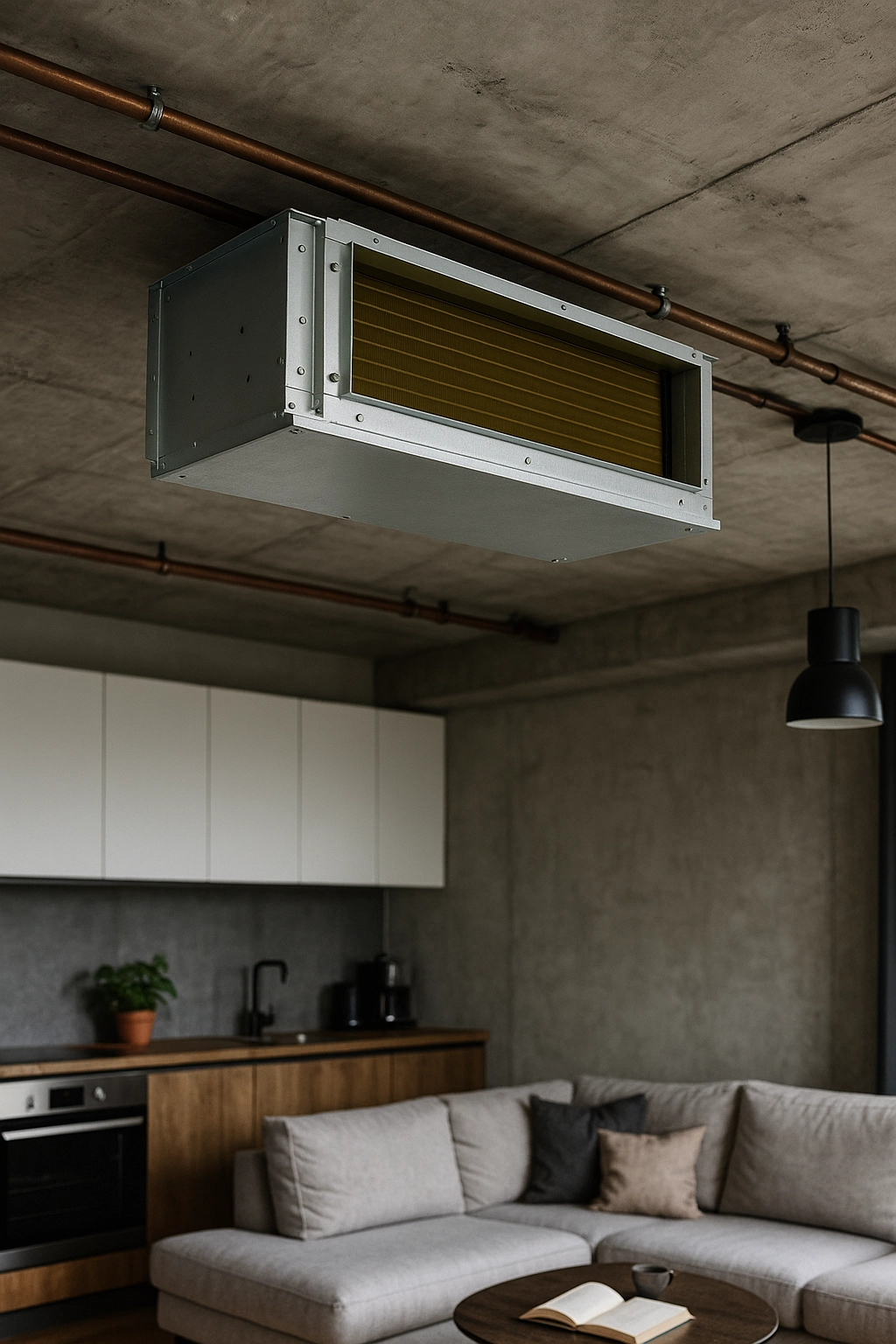

Na rynku dostępne są różne serie klimakonwektorów kanałowych, każda z własnymi wymaganiami montażowymi. Seria Mycond MCFC to średniciśnieniowe urządzenia o mocy od 1,2 do 12,6 kW chłodzenia, zaprojektowane do montażu pod sufitem z możliwością rozprowadzenia powietrza przez system kanałowy.

Kluczowe parametry techniczne Mycond MCFC:

• Statyczne ciśnienie robocze do 50 Pa
• Możliwość wyboru silnika AC lub DC dla optymalnej efektywności energetycznej
• Dostępność w wersji 4-rurowej dla jednoczesnej pracy chłodzenia i ogrzewania
• Poziom hałasu od 42 do 56 dB(A) przy maksymalnej prędkości wentylatora

Dla zastosowań wymagających cichszej pracy zaleca się Mycond MCFDS - niskociśnieniowe klimakonwektory kanałowe o jeszcze niższym poziomie emisji akustycznej.

Wymagania przestrzenne i konstrukcyjne

Właściwy montaż klimakonwektorów wymaga zapewnienia odpowiedniej przestrzeni eksploatacyjnej. Minimalne wymagania to:

Przestrzeń serwisowa:

• 500 mm przestrzeni wolnej od strony filtru powietrza
• 200 mm od strony przyłączy wodnych dla dostępu do zaworów
• Możliwość całkowitego wyciągnięcia zespołu wentylatorowego

Wytrzymałość konstrukcji:

• Nośność sufitu min. 50 kg/m² dla urządzeń do 5 kW
• Zastosowanie wibroizolatorów o tłumieniu min. 95%
• Niezależne zawieszenie od konstrukcji kanałów wentylacyjnych

Systemy HVAC z klimakonwektorami - konfiguracja przepływu powietrza

Seria MCFC oferuje elastyczność w konfiguracji strony powietrznej. Możliwy jest wybór pozycji poboru powietrza - od tylnej lub dolnej części urządzenia, co pozwala na adaptację do różnych układów kanałowych.

Opcje konfiguracji powietrznej:

• Standardowy pobór powietrza od tyłu urządzenia
• Alternatywny pobór od dołu przy ograniczeniach wysokości
• Możliwość przyłączenia powietrza świeżego bezpośrednio do urządzenia
• Lewostronne podłączenie rur przy specyficznych wymaganiach układu

Praktyczne wskazówki dla optymalnej instalacji

Aby zapewnić bezproblemową eksploatację pompy ciepła lub systemu chłodzącego z klimakonwektorami kanałowymi, kluczowe jest przestrzeganie sprawdzonych praktyk montażowych.

Sekwencja montażu i commissioning

Właściwa kolejność czynności montażowych znacząco wpływa na jakość końcową instalacji:

Etap przygotowawczy:

1. Weryfikacja nośności konstrukcji sufitu
2. Przygotowanie punktów zawieszenia z wibroizolatorami
3. Montaż systemu odprowadzenia kondensatu z testem szczelności
4. Przygotowanie przyłączy wodnych z izolacją termiczną

Etap montażu urządzenia:

1. Podnoszenie i pozycjonowanie klimakonwektora kanałowego
2. Podłączenie instalacji wodnej z zachowaniem spadków
3. Wykonanie połączeń elektrycznych zgodnie ze schematem
4. Montaż kanałów powietrznych z uszczelnieniem połączeń

Optymalizacja parametrów akustycznych

Jednym z kluczowych aspektów prawidłowego funkcjonowania systemów HVAC jest minimalizacja emisji hałasu. Mycond MCFC z silnikiem DC umożliwia płynną regulację prędkości wentylatora w zakresie 10-100% sygnałem 0-10V, co pozwala na precyzyjne dostosowanie wydajności do aktualnych potrzeb.

Środki ograniczania hałasu:

• Stosowanie wibroizolatorów na wszystkich punktach mocowania
• Instalacja tłumików akustycznych w kanałach powietrznych
• Unikanie ostrych załamań w kanałach bezpośrednio przy urządzeniu
• Regulacja prędkości wentylatora zgodnie z rzeczywistym zapotrzebowaniem



Zapobieganie problemom kondensatowym

System odprowadzenia kondensatu wymaga szczególnej uwagi, zwłaszcza w klimacie polskim z dużymi różnicami temperatur. Klimakonwektory kanałowe generują znaczne ilości kondensatu, który musi być niezawodnie odprowadzony.

Kluczowe elementy systemu kondensatowego:

• Taca kondensatowa z pochyleniem minimum 1% w kierunku spustu
• Izolacja termiczna tacy i pierwszych metrów rurociągu kondensatowego
• Syfon kondensatowy o wysokości słupa wody przewyższającej ciśnienie w urządzeniu
• Pompa kondensatowa o wydajności min. 20% wyższej od potrzeb obliczeniowych

Firma specjalizująca się w montażu systemów klimatyzacji, której głównym inżynierem jest Jakub M., od lat stosuje dodatkowy element bezpieczeństwa - czujniki poziomu kondensatu z sygnalizacją na system BMS.

"To rozwiązanie pozwoliło nam ograniczyć interwencje serwisowe o 80% i praktycznie wyeliminować szkody wodne"

- podkreśla specjalista.

Integracja z systemami automatyki budynkowej

Nowoczesne klimakonwektory kanałowe oferują szerokie możliwości integracji z systemami zarządzania budynkiem. Mycond w swoich rozwiązaniach przewiduje opcjonalne wyposażenie w regulatory z komunikacją Modbus oraz Wi-Fi, umożliwiające zdalne monitorowanie i sterowanie.

Funkcje automatyki:

• Zdalne sterowanie temperaturą i przepływem powietrza
• Monitoring parametrów pracy i sygnalizacja awarii
• Integracja z czujnikami obecności dla optymalizacji energetycznej
• Harmonogramowanie pracy zgodne z użytkowaniem pomieszczeń

Zabezpieczenia i redundancja systemu

Profesjonalne instalacje systemów HVAC wymagają przewidzenia sytuacji awaryjnych. Szczególnie istotne jest to w obiektach o ciągłym użytkowaniu, takich jak szpitale, hotele czy centra danych.

Elementy zabezpieczeń:

• Podwójne zasilanie elektryczne dla krytycznych stref
• Redundantne pompy kondensatowe w instalacjach wysokiego ryzyka
• Automatyczne zawory odcinające przy wykryciu przecieków
• System sygnalizacji stanów alarmowych na central dyspozytorską

Zapewnij niezawodność swojego systemu już dziś

Prawidłowy montaż klimakonwektorów kanałowych to fundament długoletniej, bezawaryjnej eksploatacji całego systemu klimatyzacji. Każdy dzień zwłoki w implementacji właściwych rozwiązań to ryzyko kosztownych problemów w przyszłości.

Wykorzystanie sprawdzonych urządzeń takich jak Mycond MCFC czy MCFDS, połączone z profesjonalnym podejściem do projektowania i montażu, gwarantuje osiągnięcie oczekiwanych parametrów komfortu przy minimalnych kosztach eksploatacyjnych.

Inwestycja w właściwy system pompy ciepła z klimakonwektorami kanałowymi zwraca się już w pierwszych latach eksploatacji poprzez oszczędności energetyczne i eliminację kosztów nieprzewidzianych napraw.

Nie czekaj, aż problemy staną się faktem. Zastosuj sprawdzone rozwiązania techniczne i ciesz się niezawodnym systemem przez wiele lat. Twoi klienci docenią profesjonalne podejście do każdego detalu instalacji, a Ty zyskasz reputację specjalisty, który wie, jak robić rzeczy dobrze.
